光电传感器的主要类型以及工作原理解析（1）

以“光”检测的方式：光电传感器

       以“光”检测的方式，光电传感器将可见光线及红外线等的“光”通过发射器进行发射，并通过接收器检测由检测物体反射的光或被遮挡的光量变化，从而获得输出信号。

       原理和主要类型：由发射器的发光元件进行发光，并通过接收器的光接收元件进行接收。

       反射型：将发光元件和光接收元件内置于1 台传感器放大器中。接收来自检测物体的反射光。

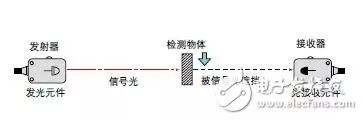

        透过型：发射器/ 接收器处于分离状态。如果在发射器/ 接收器之间放入检测物体，则发射器的光会被遮挡。

       回归反射型：将发光元件和光接收元件内置于1 台传感器放大器中。接收来自检测物体的反射光。发光元件的光会通过反光板进行反射，并通过光接收元件进行接收。如果进入检测物体，则会被遮挡

特点：非接触检测

       无需接触检测物体即可进行检测，因此不会划伤检测物体。而且，也不会损伤传感器本身，寿命较长，无需进行维护。

       多数物体（玻璃、金属、塑料、木料及液体等）。

       检测距离长：光电传感器一般为高功率，因此可进行长距离检测。

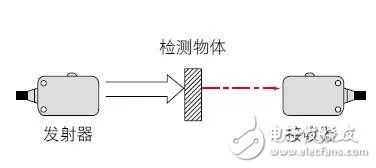

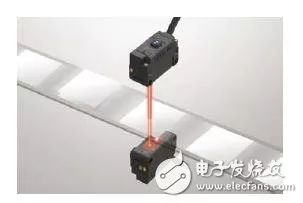

透过型

       通过检测物体遮挡对置的发射器和接收器之间的光轴来进行检测。

       • 检测距离长。

       • 检测位置精度高。

       • 若为不透明体，则与形状、颜色和材质无关，可直接进行检测。

       • 抗镜头的脏污和灰尘。

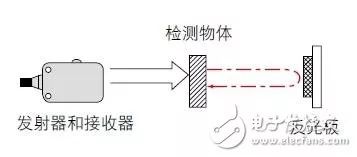

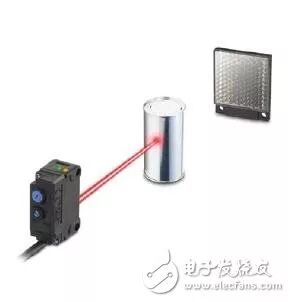

回归反射型

       通过检测物体遮挡传感器发射后由反光板返回的光来进行检测。

       • 由于单侧为反光板，因此可安装在狭小空间。

       • 配线简单，与反射型相比，可进行长距离检测。

       • 光轴调整非常容易。

       • 若为不透明体，则与形状、颜色和材质无关，可直接进行检测。

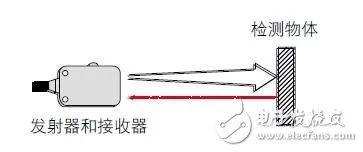

反射型

       将光照射到检测物体上，并接收来自检测物体的反射光后进行检测。

       • 仅安装传感器本体即可，不占空间。

       • 无需光轴调整。

       • 若反射率较高，也可检测透明体。

       • 可辨别颜色。

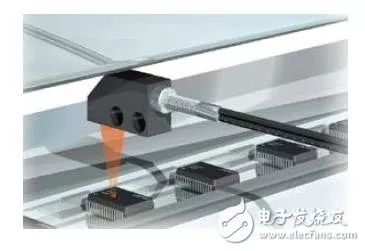

窄光束反射型

       在检测物体上进行光斑照射，并接收来自检测物体的反射光后进行检测。

       • 可检测小型目标物。

       • 可检测标记。

       • 可从机械等的空隙开始检测。

       • 检测点可视。

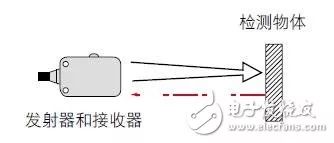

限定反射型

       采用以发射器和接收器为角度的结构，仅检测各自光轴交叉的受限区域。

       • 背景影响小。

       • 应差距离短。

       • 可检测较小的凹凸。

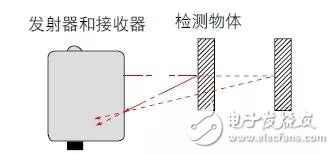

距离设定型

       将光斑照射到检测物体上，并通过来自检测物体反射光的角度差异进行检测。

       • 不受反射率较高的背景物影响。

       • 即使检测物体的颜色和材质的反射率不同，仍可进行稳定检测。

       • 可进行小物体的高精度检测。

光泽度辨别用反射型

      将光斑照射到检测物体上，通过镜面反射和漫反射的差异来检测光泽度的不同。

      • 可在线使用。

      • 不受颜色的影响。

      • 也可检测透明体。
